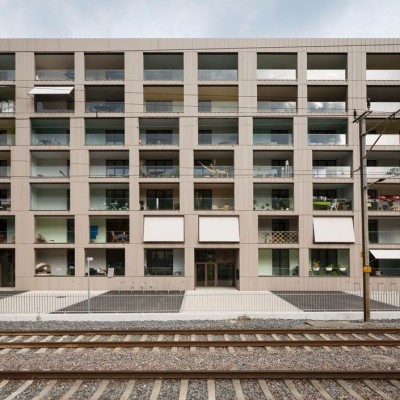

Frontansicht, Westfassade mit Hauseingang und Loggien
Frontansicht, Westfassade mit Hauseingang und Loggien
Gebäudeansicht Rückseite, Flussseite
Gebäudeansicht Rückseite, Flussseite

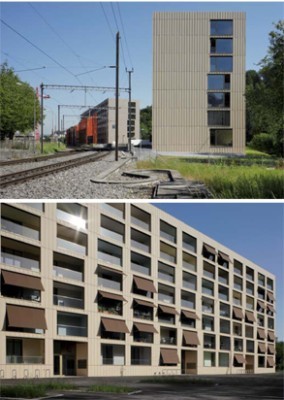

oben: Südfassade Haus B1 / unten: Westfassade Haus B1
oben: Südfassade Haus B1 / unten: Westfassade Haus B1
Blick über die Sihl Richtung Haus B2 mit Nord- und Ostfassade
Blick über die Sihl Richtung Haus B2 mit Nord- und Ostfassade
Ostfassade, Detailansicht Hauszugang Rückseite
Ostfassade, Detailansicht Hauszugang Rückseite
Südfassade Haus B2 mit vorgehängten Keramikplatten
Südfassade Haus B2 mit vorgehängten Keramikplatten

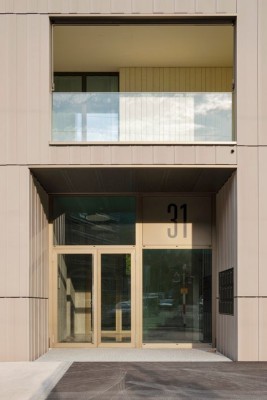

Detailansicht Hauseingang
Detailansicht Hauseingang

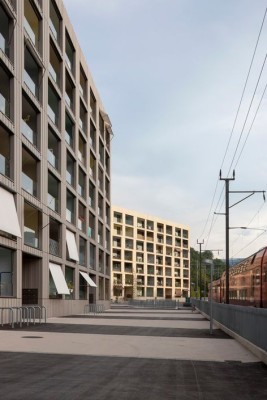

Westfassade Haus B2 und B1 im Hintergrund
Westfassade Haus B2 und B1 im Hintergrund
Blick über die Geleise Sihltalbahn
Westfassaden Haus B2 längs Bahntrasse und B1 im Hintergrund
Westfassaden Haus B2 längs Bahntrasse und B1 im Hintergrund
Blick über die Sihl zu Gewerbe- und Wohnhaus Areal A und Wohnhäuser Areal B
Blick über die Sihl zu Gewerbe- und Wohnhaus Areal A und Wohnhäuser Areal B
X-Floor-Decke vor dem Betonieren
X-Floor-Decke vor dem Betonieren

Projekt # 12470


Wohnüberbauung (Areal B)
Sihlbogen, Zürich
2008-2014


Die Lage des Areals "Sihlbogen" an der südlichen Zugangsstrasse nach Zürich und zugleich an der Sihl, sowie die Einbettung in ein aktives Wohnquartier stellen grosse Standortvorteile dar.

Der Bauherrschaft war es ein zentrales Anliegen, hinsichtlich einer nachhaltigen Entwicklung im Wohnungsbau ein Zeichen zu setzen. So wurden im Areal "Sihlbogen" die Nachhaltigkeitsziele mit den Vorgaben der "2000-Watt-Gesell­schaft" bewusst sehr hoch angesetzt.

Baugrubenumschliessung / Fundation

Die Baugrubenumschliessung erfolgte geböscht sowie mit Rühlwänden. Die Gebäudekörper sind flach fundiert (teilweise Materialersatz). Die Wasserhaltung erfolgte mit Filterbrunnen.

Tragstruktur

Die zwei Wohnbauten (Areal B) sind mit einer 8-geschossigen, tragenden Holz­fassade (System "TopWall") realisiert worden. Die Geschossdecken bestehen aus Holz/Beton-Verbunddecken (X-Floor-Decken). Dabei wurden die einzelnen Holzelemente mit einer Breite von 2.40 m und einer Länge von 7 m für den Bauzustand (Einfüllung Konstruktionsbeton) zweimal gespriesst. Die Stabilität wird mit Kernzonen in Beton-Massivbau sichergestellt.

Leistungen

Vorstudien inkl. Mitarbeit bei der Entwicklung der tragenden Holzfassade und Entwicklung des Verbunddeckensystems

Vorprojekt bis und mit Realisierung und Baukontrolle resp. örtlicher Bauleitung (Tiefbauarbeiten)




Bauherrschaft: Baugenossenschaft Zurlinden


Gesamtbausumme: CHF 25 Mio.
Bearbeitete Bausumme: CHF 6 Mio.

Umbautes Volumen:
Wohnungen 56'000 m3, 140 Familienwohnungen
