Doppelkindergarten mit Sporthalle Zwingert in Buchs ZH
Projekt # 15518
Doppelkindergarten mit Sporthalle Zwingert
Buchs ZH, 2019-2021

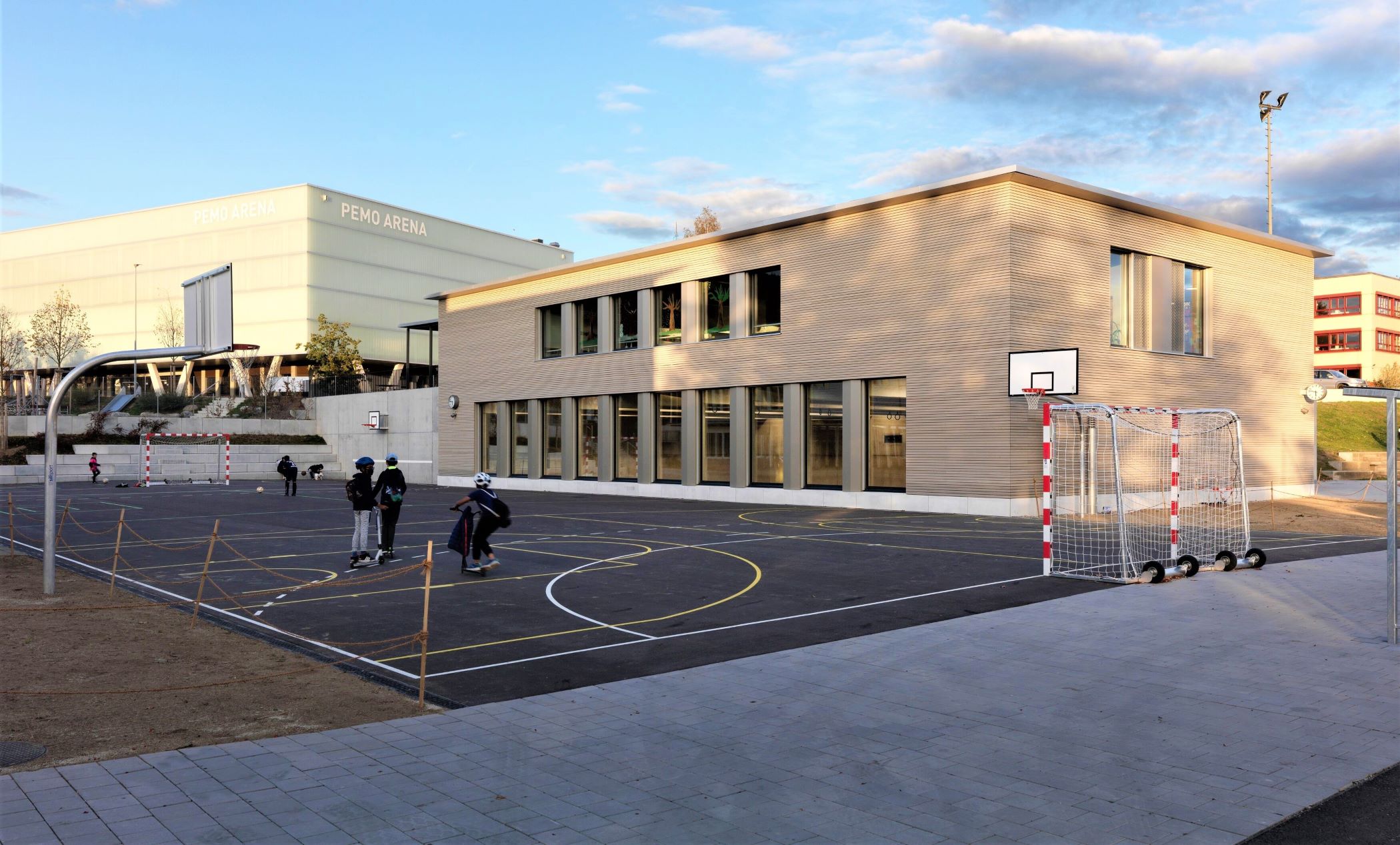

Auf dem Areal der Schule Zwingert in Buchs ZH wurde ein neuer Doppelkindergarten über einer ebenfalls neuen Sporthalle realisiert. Das Bauwerk steht auf dem Areal der Schule neben dem bestehenden Schulgebäude. Über einen unterirdischen Verbindungsgang sind die Gebäude miteinander verbunden.
Tragstruktur und Fundation

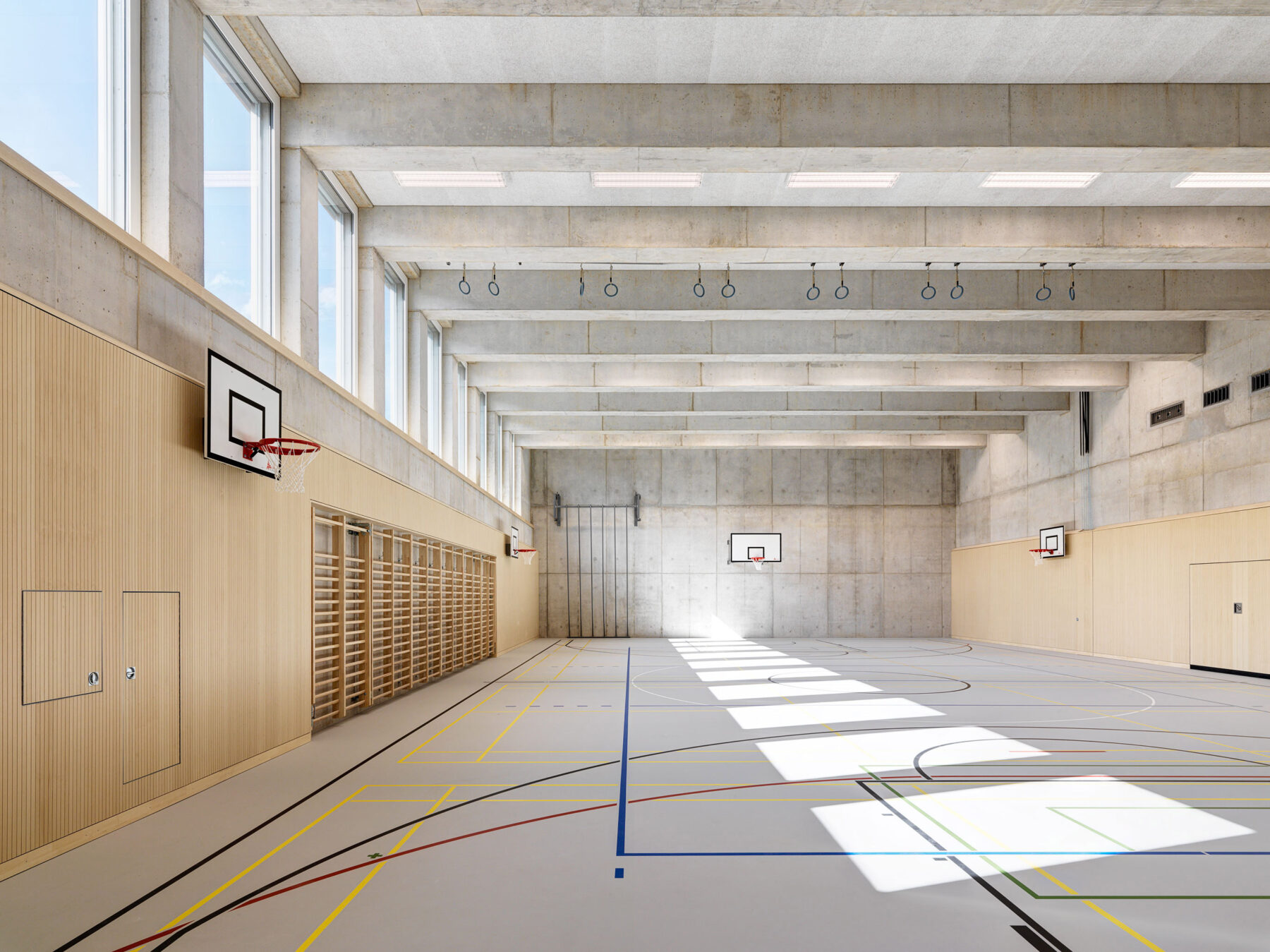

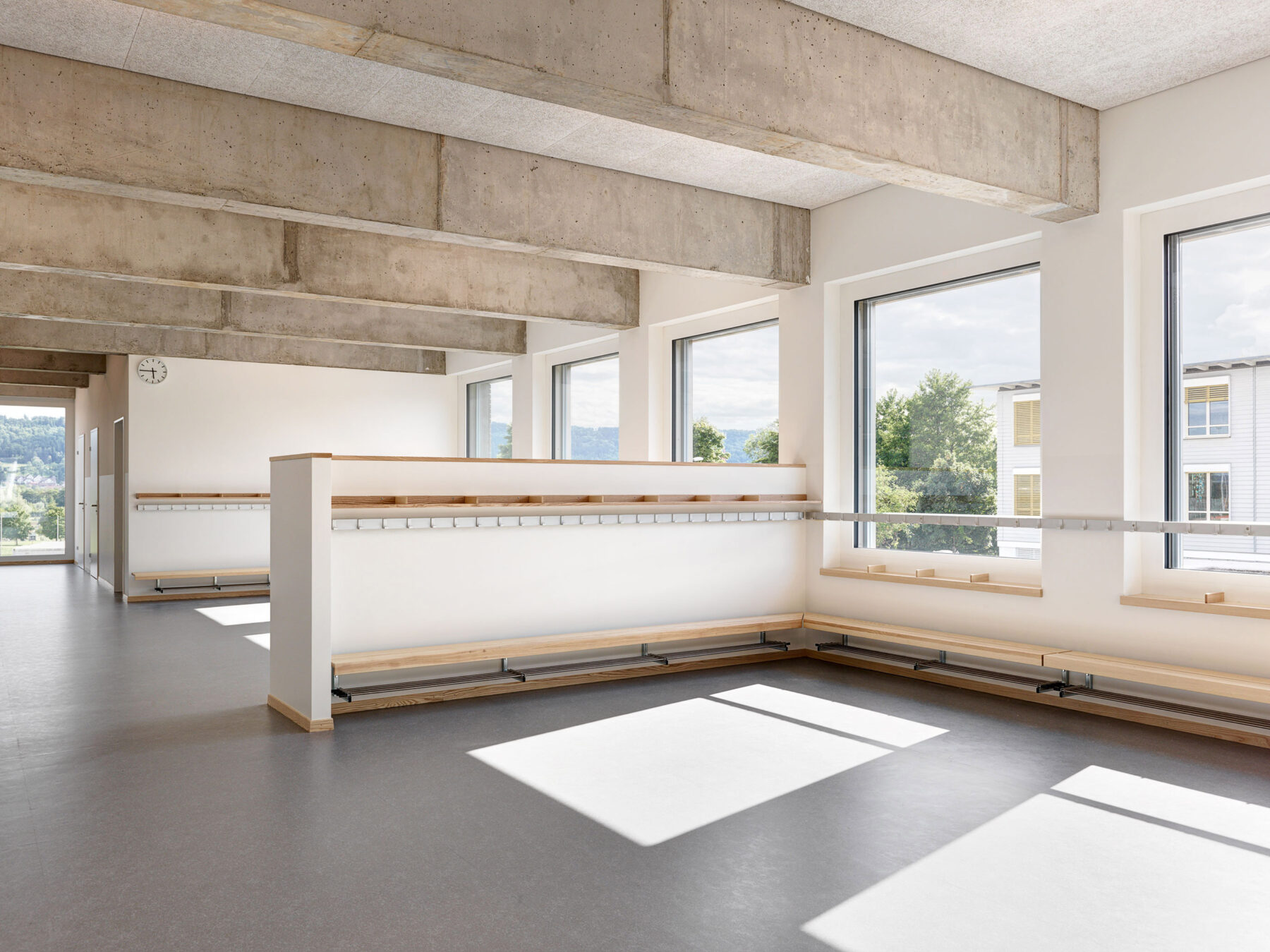

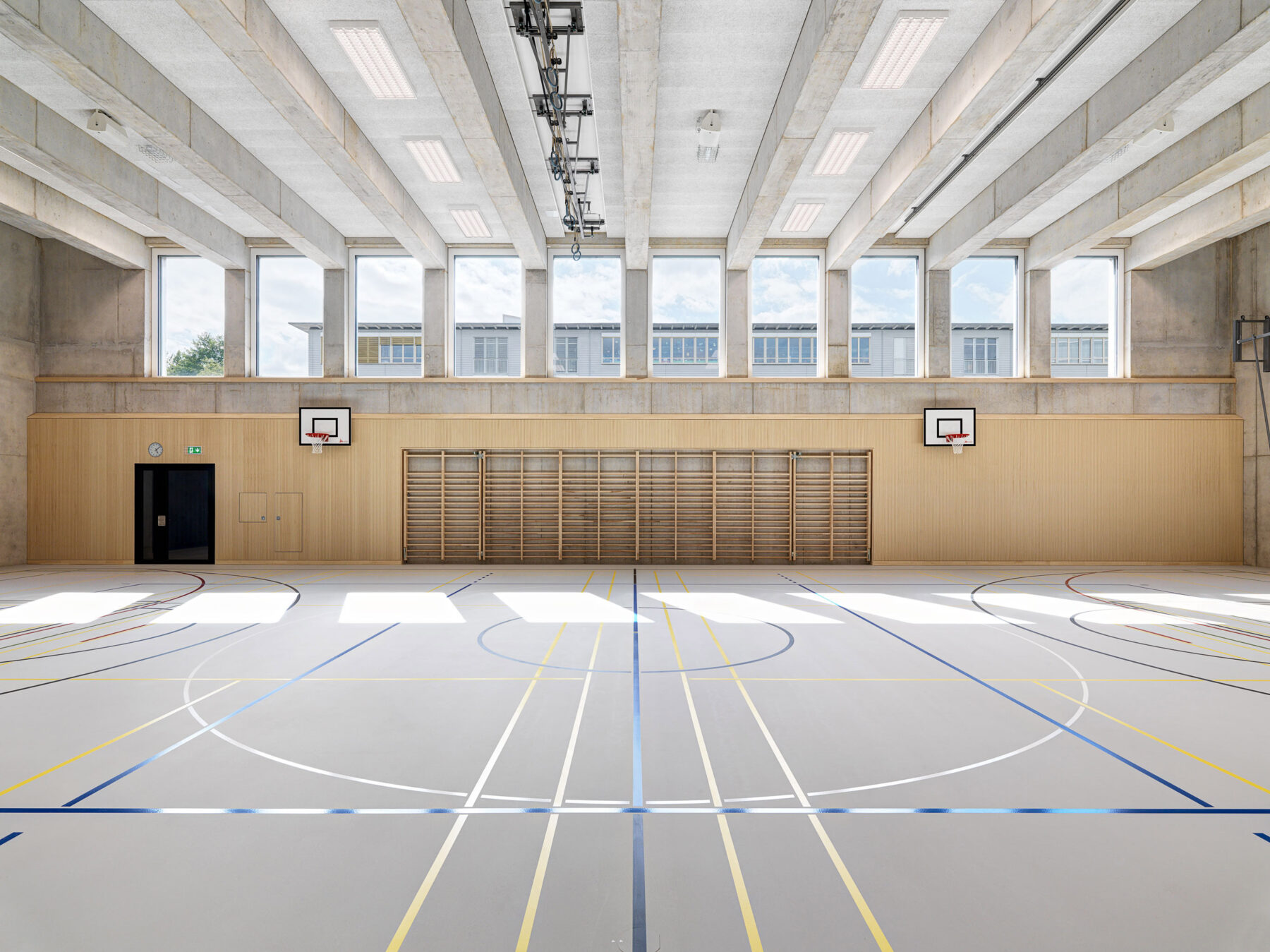

Das Gebäude besteht aus einer halb im Untergrund eingebauten Turnhalle mit einem darüber angeordneten Doppelkindergarten. Das Tragwerk wurde in der Massivbauweise (Stahlbeton und Mauerwerk) realisiert. Die Deckenkonstruktion besteht in beiden Geschossen aus einer Unterzugsdecke mit Plattenbalkenquerschnitt, bei einer
Spannweite von 16 m. Es wurde bewusst auf eine Vorspannung der Deckenträger verzichtet. Die Deckenlasten werden über Betonstützen in den Fassaden auf die Untergeschoss-Aussenwände abgetragen. Die Gebäudeaussteifung (Wind und Erdbeben) wird über durchlaufende Betonwandscheiben gewährleistet. Das Gebäude ist aufgrund des teilweise sehr schlecht tragfähigen Baugrundes partiell auf Mikropfählen fundiert.

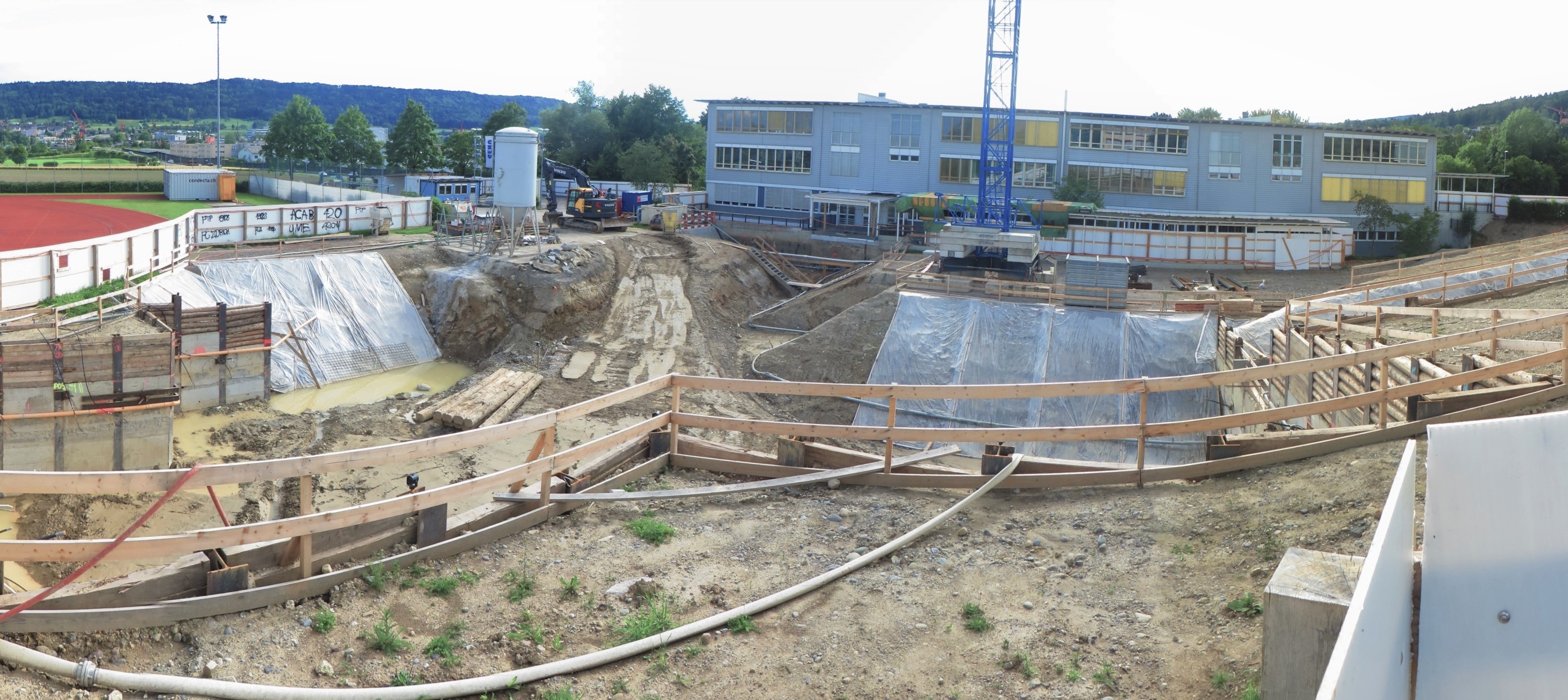

Baugrube
In den Bereichen, wo der Aushub aufgrund der knappen Platzverhältnisse und der grossen Tiefe, nicht frei geböscht werden konnte, wurde eine Rühlwand temporär
realisiert. Die Rühlwand wurde mit ein bis drei Lagen vorgespannten Ankern gesichert. Für die Wasserhaltung wurde eine Wellpoint-Anlage und Filterbrunnen eingesetzt.
Leistungen
Vorprojekt bis und mit Realisierung und Baukontrollen.
Bauherrschaft: Gemeinde Buchs, Badenerstrasse 1, 8107 Buchs
Gesamtbausumme: CHF 6.5 Mio.
Bearbeitete Bausumme: CHF 0.7 Mio.
Umbautes Volumen: 6’400 m3
Geschossfläche: 850 m2
